Perustietoa ydinvoimasta
Ydinvoimaa on tuotettu maailmalla jo 1950-luvulta lähtien. Ydinvoimahankkeemme laitosvaihtoehdot perustuvat tähän samaan tekniikkaan, jota on Suomessa käytetty 70-luvulta saakka. Eli laitosvaihtoehdot ovat koeteltua teknologiaa, mutta merkittävin ero aiempiin reaktoreihin on se, että niiden suunnittelussa on alusta asti voitu hyödyntää uusinta tietoa ydinturvallisuudesta. Siksi turvallisuusratkaisut perustuvat sekä koeteltuihin periaatteisiin että uusimpaan osaamiseen ja teknologiaan
Ydinvoimalaitoksen toimintaperiaate
Ydinvoimalaitoksessa tuotetaan energiaa hallitun ydinreaktion avulla. Ydinpolttoaineessa tapahtuva fissio vapauttaa lämpöenergiaa jäähdytysveteen. Lämpö voidaan siirtää kaukolämpöverkkoon lämmönvaihtimien kautta. Yhteistuotantolaitoksella vesi voidaan höyrystää ja höyry johtaa turbiiniin, joka on pyörittää generaattoria. Generaattori muuntaa pyörimisenergian sähköksi.
Erilaiset reaktorityypit
Kilpailutuksessamme mukana oleva puolenkymmentä laitosvaihtoehtoa perustuvat joko painevesi- tai kiehutusvesiratkaisuun, jotka ovat molemmat käytössä suomalaisissa ydinvoimaloissa tälläkin hetkellä. Molemmilla reaktorityypillä voidaan tuottaa sekä lämpöä ja sähköä. Pelkästään lämpöä tuottavat reaktorit ovat painevesireaktoreita.
Painevesi- ja kiehutusvesireaktorit perustuvat samaan perusperiaatteeseen, mutta eroavat siinä, missä ja miten höyry tuotetaan. Painevesireaktori käyttää erillistä höyrypiiriä, kun taas kiehutusvesireaktorissa höyry syntyy suoraan reaktorissa. Molemmat ovat turvallisia ja laajasti käytettyjä ydinvoimateknologioita.

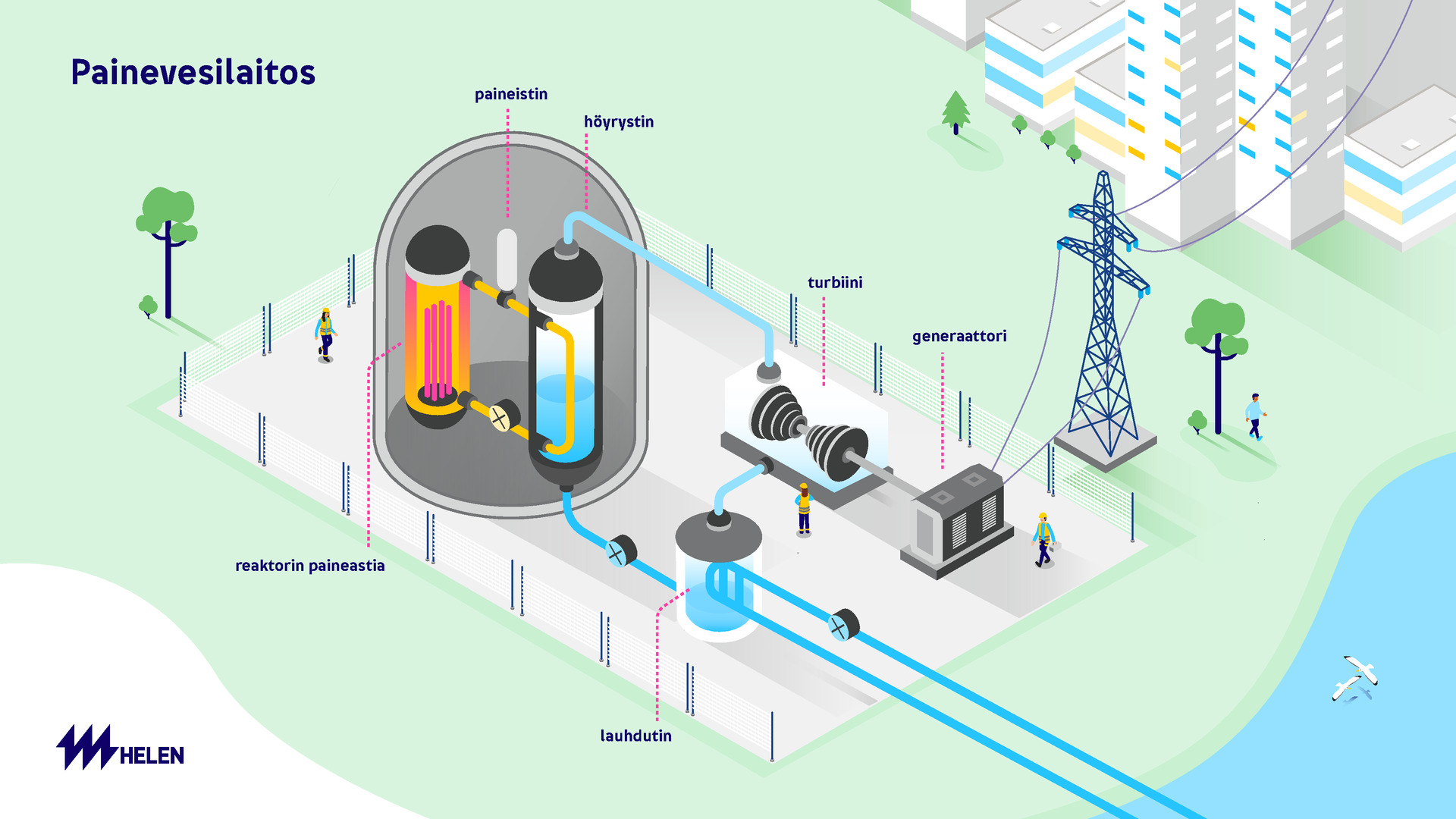

Painevesireaktori (PWR)
Toimintaperiaate
Painevesireaktorissa reaktorin sydäntä jäähdytetään vedellä, joka pidetään riittävänkorkeassa paineessa, jotta vesi ei kiehu. Kaukolämpöreaktoreissa lämpötila ja täten myös paine on verrattain matala, noin 150 °C astetta ja 10 baaria. Yhteistuotantolaitoksella lämpötila on yli 300 °C ja paine on yli 150 baaria.
Keskeiset piirteet
- Kaksi erillistä vesikiertoa (ensisijainen ja toissijainen)
- Reaktorin vesi ei kiehu
- Yhteistuotantolaitoksella turbiinille menevä höyry ei ole radioaktiivista
- Maailman yleisin reaktorityyppi

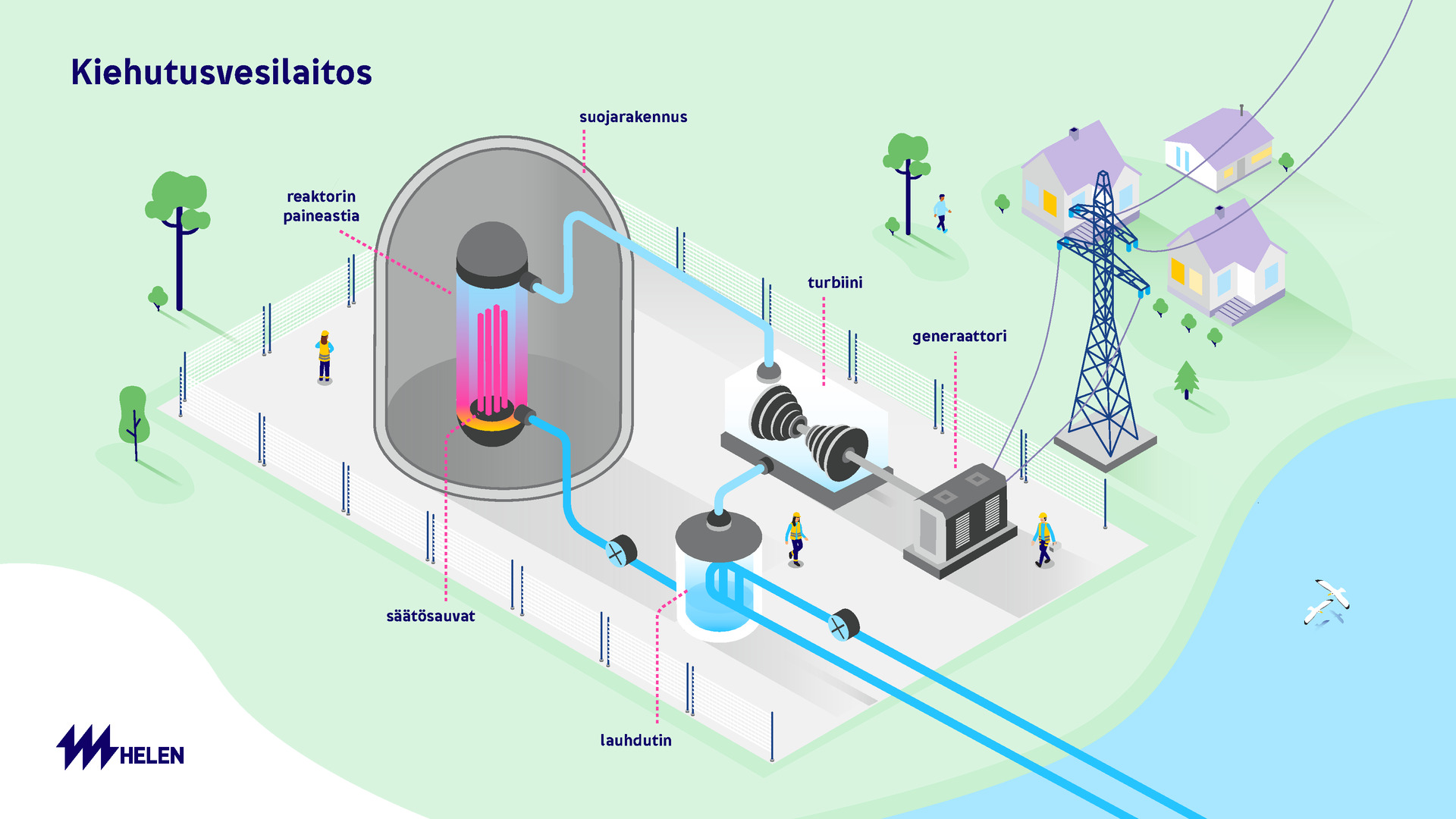

Kiehutusvesireaktori (BWR)
Toimintaperiaate
Kiehutusvesireaktorissa reaktorin sydämessä oleva vesi kiehuu suoraan. Syntyvä höyry johdetaan suoraan turbiinille ilman erillistä höyrystintä. Turbiinin jälkeen höyry jäähdytetään takaisin vedeksi ja palautetaan reaktoriin suljetun kierron menetelmällä.
Keskeiset piirteet
- Yksi vesikierto
- Vesi kiehuu reaktorissa
- Höyry kulkee suoraan turbiinille reaktorista, jolloin turbiinikierto on myös radioaktiivista
- Rakenteellisesti yksinkertaisempi kuin PWR
