Jäähdytyslaitteet
Tältä sivulta löydät havainnekuvan jäähdytyslaitteiston osista sekä ohjeita jäähdytyslaitteiden käyttöön.
Kaukojäähdytyslaitteet asiakkaan kiinteistössä
Kiinteistössä olevat kaukojäähdytyslaitteet jaotellaan Helenin omistamiin sekä asiakkaan omistamiin laitteisiin.
Kaukojäähdytyksen laitteisto on yleensä kestävä eikä vaadi erityistä huoltoa. Kiinteistön säätölaitteiden ja jäähdytyksen toimintaa kannattaa valvoa säännöllisesti. Varmistamalla oikeat laitteiden säädöt ja laitteiden kunnon vähennät kiinteistösi energiankulutusta ja voit vaikuttaa myös jäähdytyslaskuusi.

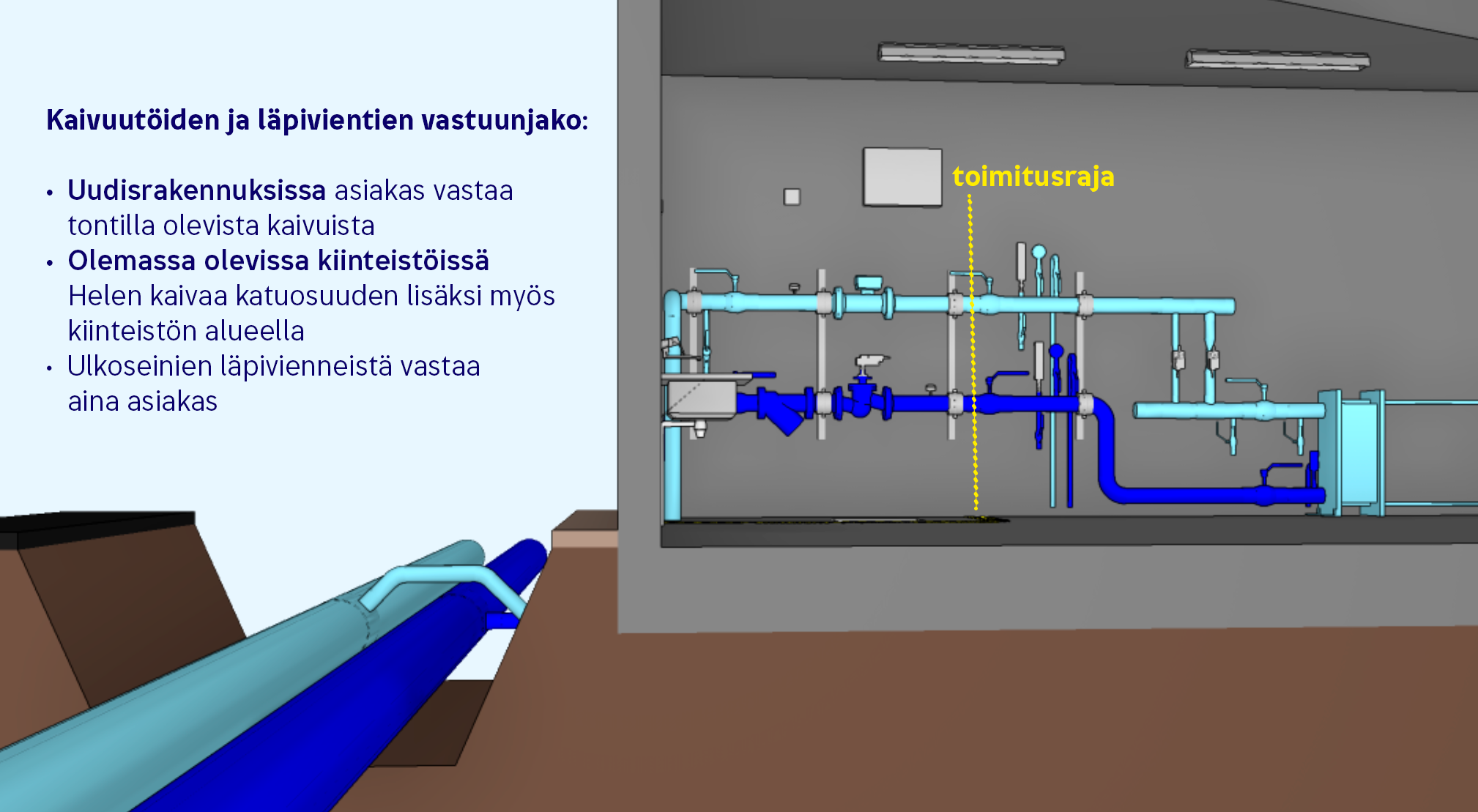

Kaivuutöiden ja läpivientien vastuunjako on esitetty alla olevassa kuvassa. Uudisrakennuksissa asiakas vastaa tontilla olevista kaivuista. Nykyisissä kiinteistöissä, jotka liitetään kaukojäähdytykseen esimerkiksi saneerauksen yhteydessä, Helen kaivaa katuosuuden lisäksi myös kiinteistön alueella. Ulkoseinien läpivienneistä vastaa aina asiakas.

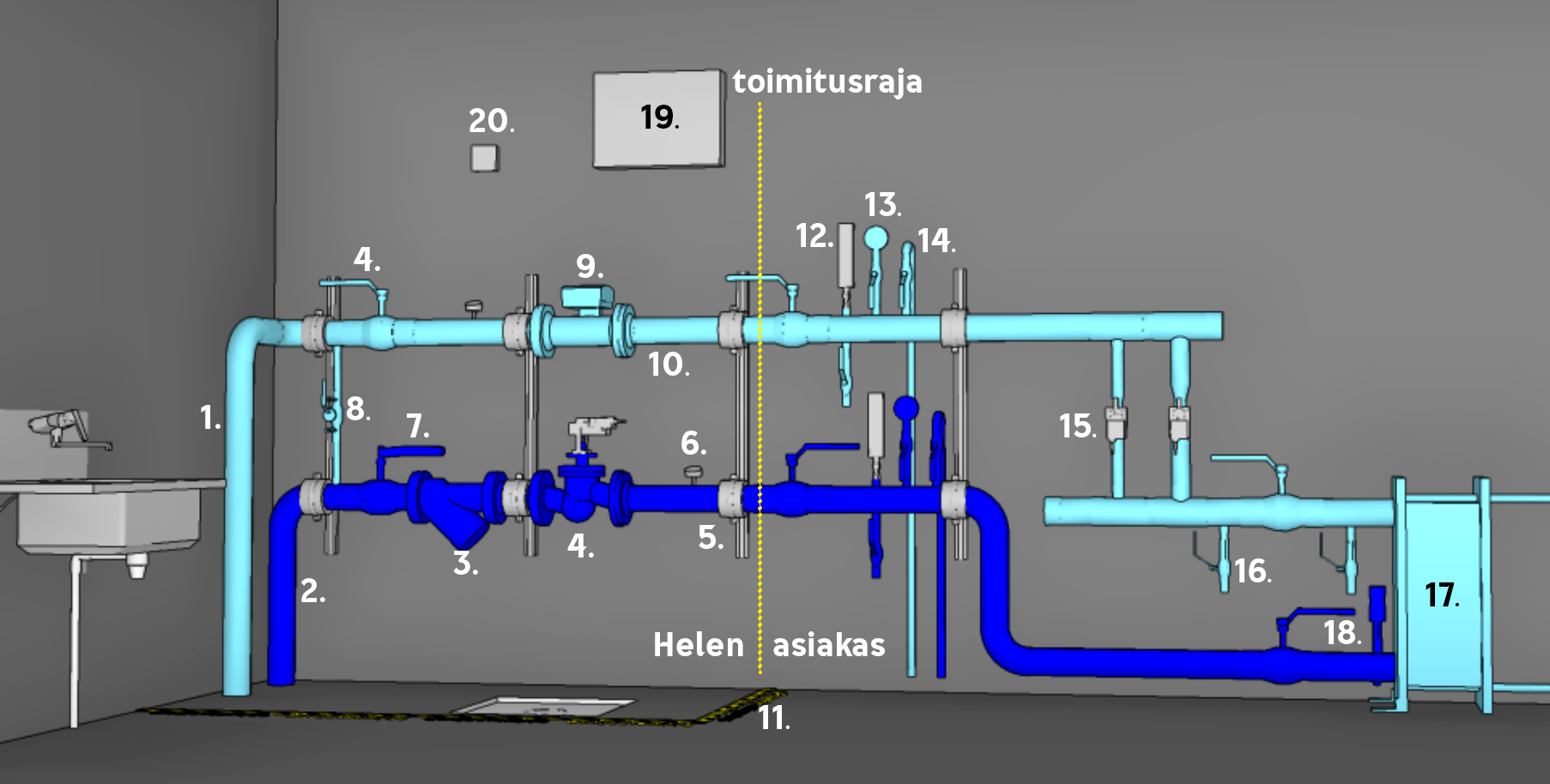

Helenin laitteet (vas) ja asiakkaan laitteet (oik)
Helenin (vas) ja asiakkaan (oik) kaukojäähdytyslaitteet
Helenin vastuulla kiinteistössä
1. Kaukojäähdytyksen tuloputki
2. Kaukojäähdytyksen menoputki
3. Lianerotin
4. Läppäventtiili
5. Kannake
6. Lämpötila-anturi
7. Palloventtiili
8. Kiertolenkki
9. Virtausanturi
10. Suora putki 5xd
11. Suojaetäisyys 800mm
Asiakkaan vastuulla kiinteistössä
12. Lämpötila-anturi
13. Painemittari
14. Ilmanpoistopiiskat
15. Säätöventtiili
16. Tyhjennys
17. Lämmönsiirrin
18. Varoventtiili
19. Energiamittauksen lukulaite
20. Silumiinirasia
